LED測量

隨著LED產業的快速發展，LED的特性測量問題日益受到國際社會的關注。與白熾燈、熒光燈等傳統光源相比，發光二極管（LED）具有壽命長、光效高、功耗低及便于維修等優點，因此，對LED性能參數的測試顯得尤為重要。評價LED性能參數主要由LED主波長；色坐標；光強；光亮度；色溫等相關光色參數來決定。

LED測量有很特別的應用需求，Avantes公司在配置系統和應用方面有豐富的經驗，可以幫助客戶配置適合其應用的系統。Avantes在LED領域研究多年，開發出很多滿足大多數LED計量要求的系統。發光二極管（LED）有多種顏色和亮度，因而對LED進行精確測量是必要的。這些測量分為兩種范疇：光度測量和輻射測量。光度測量?jī)H涉及可見輻射，即人眼可以響應的波長范圍。而輻射測量的波長范圍要超過該范圍。在二者中，LED可表征為發射功率或強度。發射功率是LED發出的所有功率（光通量），單位是流明或瓦，光的收集和測量與光通量方向無關。光強則是光源發出并沿指定方向的單位立體角中的通光比，單位是坎德拉。

目前LED已在全球進行大面積推廣，未來會逐步取代我們現有常規白熾燈和節能燈，我們?nèi)粘＝佑|的LED一般都是以終端產品；LED照明燈、LED臺燈、LED交通燈、LED隧道燈等各式各樣的LED產品，因此面向不同的應用，會根據LED發光波長和光色參數去選取合適LED，這就需要對LED進行波長分析；LED分光機是目前LED分選中有效手段。

LED分光機即通過對LED發出光的波長（顏色）、光強、電流電壓大小進行分類篩選的機器，主要由高速光譜儀、電參量測量?jī)x、機械傳送系統三部分組成；其中高速光譜儀是LED分光機的核心和關鍵部件；是測量LED波長，光強等光學參數主要部件。

如果要測量LED總光通量就要把它放置在積分球中，Avantes公司提供全系列30-200mm內徑的積分球。

AvaSpec-ULS2048光纖光譜儀有很高的可靠性，光譜儀的光學元件和底板間采用無應力裝配，出廠前經過特殊工序處理，因此環境溫度對光譜儀影響極小，環境溫度每變化1℃僅漂移0.1個像元；良好的溫度穩定性確保了長時間測量的精確性和可重復性。完全適應工業測試環境；同時具有功能強大、性價比高、測量精度高、測量速度快；在LED分光機一般可達30-50K高速分光。

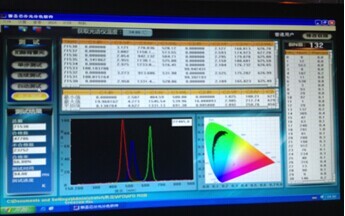

對于基本的光度和輻射測量（光通量除外），典型配置為AvaSpec-ULS2048-USB2-FCPC光譜儀，配置25或50μm狹縫和300線光柵，波長范圍360-1100nm，分辨率（FWHM）為1.4-2.4nm，2米光纖（FC-UV200-2-FC-SMA），光纖的測量端配有直徑3.9mm的余弦校正器（CC-UV/VIS）。整個系統用NIST可溯源標準光源在特定的波長范圍做特定的輻射定標（μW/cm2/nm），定標后的系統可用AvaSoft-IRRAD軟件來測量并得到以下參數：X, Y, Z, x, y, z, u, v, CRI、色溫、主波長、補色主波長、半高寬、重心、峰值波長、純度等。此外，原始數據和色坐標也可以顯示。此外，測量時可使用更長的光纖，并用AvaTripod三腳架把余弦校正器固定在固定位置。系統可用Avantes提供的動態鏈接庫（DLL）通過C#、C++及其他的編譯環境進行二次開發。

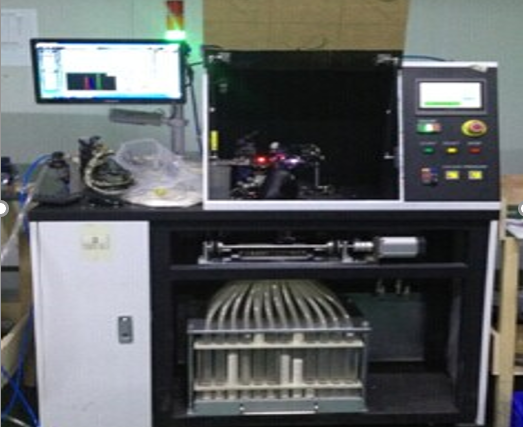

在大贏數控設備（深圳）有限公司的LED分光機中得到成功應用
